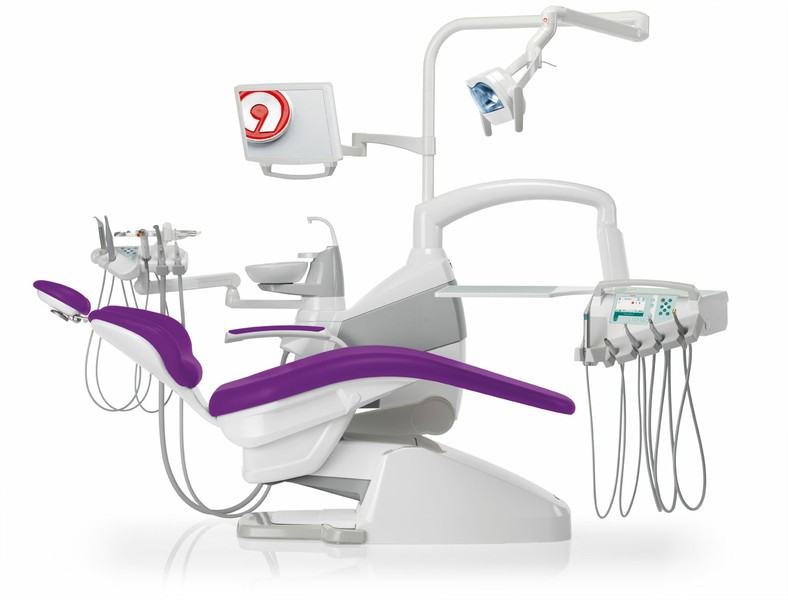

Установка стоматологическая Anthos A7Plus

Описание стоматологической установки Anthos A7 PLUS:

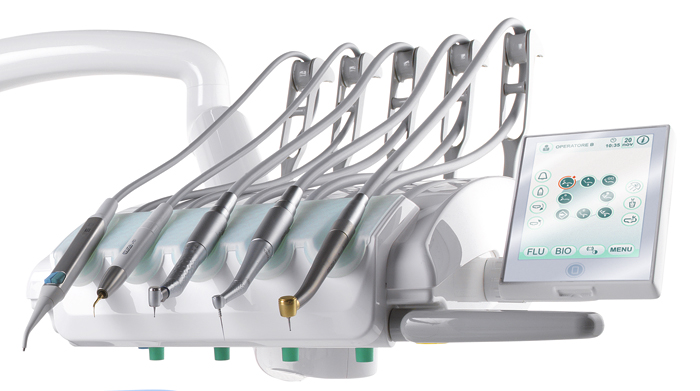

Инструментальный стол врача с верхним или нижним подводом шлангов инструментов:

Пневматическая фиксация столика врача. Панель управления оборудована дисплеем, сенсорной клавиатурой с функциями вкл/выкл подсветки инструментов с регулировкой мощности, реверса микромотора, вкл/выкл светильника с регулировкой мощности, наполнения стакана, наполнения стакана теплой водой, ополаскивания плевательницы, запоминания последнего положения кресла, кнопками управления креслом пациента и 8 запрограммированных положений, свободной кнопкой управления креслом. Кнопки быстрого выбора оборотов/мощности инструментов: 100%, 50%, 1%, а также кнопки +,- для плавной регулировки. Три кнопки для управления меню на дисплее. Стол оборудован съемной автоклавируемой подложкой для инструментов. Система безопасности активирует инструмент, который был снят первым.

Панель управления ассистента оборудована сенсорной клавиатурой с функциями наполнения стакана, наполнения стакана теплой водой, ополаскивания плевательницы, управления креслом пациента и 8 запрограммированных положений, вкл/выкл светильника, индикатор уровня дисциллированной воды в бутылке, включения системы дезинфекции пистолета врача и ассистента (опция).

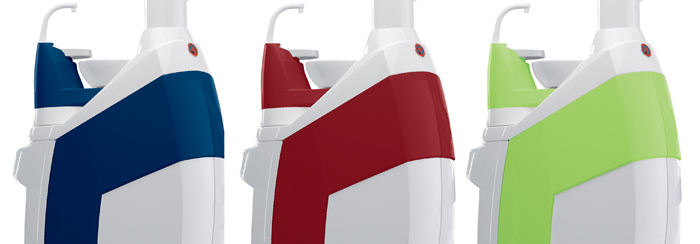

Блок плевательницы: Керамическая поворотная плевательница (с мотором (160°), опция), система чистой воды, система обратных клапанов и фильтров. Система отсасывания DRY-LINE с сепаратором CATTANI.

Кресло: Электромеханическое бесшовное с анатомической спинкой, универсальным подголовником , правым подлокотником с оббивкой цвета кресла и функциями движения вверх/вниз (Hmin – 41см, Hmax – 81см), системой возврата кресла при попадании посторонних предметов, универсальным подлокотником, программированием 12-ти положений, двумя базовыми положениями, системой аварийной остановки кресла. Кресло имеет массивное основание, не требующее крепления к полу с возможностью выравнивания уровня горизонта. Вкл/выкл системы отсасывания на заднем основании кресла.

Ножная педаль: Мультифункциональная ножная педаль управления с джойстиком управления креслом, кнопками подымания спинки кресла, омывания плевательницы – положение для сплевывания и возвращение в рабочее положение, функциями активации/регулировки оборотов инструментов, продувки водой и воздухом, вкл/выкл спрея инструмента. Педаль позволяет «запоминать» последнее состояние инструментов и возобновлять работу с него.

Светильник: Рабочий светильник Venus Plus 35 000 Lux с автоклавируемыми держателями. Движется в 3-х плоскостях.

Мультимедийная подготовка: Функции: панель управления креслом с ЖК экраном,

Управление инструментов: обороты, реверс,плавное регулирование количество оборотов микромотора и турбинного наконечника с педали врача, таймер, програмирование давления воды и воздуха, система продувки инструментов воздухом и водой. Авто форвард, авто реверс, регулирование Торка, програмирование под любой оборотный инструент для эндодонтии при использовании микромотора MMs ( 4Нсм)

— Система антиретракционной защиты инструментов







Сведения о стоматологической установке Anthos A7 Plus:

Мощность установки Classe A7 Plus заложена в ней с самого начала.
Эта установка построена на открытой технологической платформе и готовка к подключению высокопроизводительных инструментов, интегрированных рентгеновских установок, мультимедийных систем и современных устройств для гигиены и представляет собой отменный инструмент для тех, кто стремится к постоянному прогрессу и еще большей производительности.

Установку Classe A7 Plus можно настраивать в соответствии с определенными требованиями врача и в зависимости от его специализации: от терапевтической стоматологии до имплантологии.
Установка Classe A7 Plus — все, что вам нужно, все продумано.

Настройка рабочих параметров
Компания «Anthos» разработала широкий ряд высокоэффективных инструментов: бесщеточные микродвигатели, скалеры, турбины. Все они прекрасно сочетаются с управляющей электроникой для прецизионной и простой для пользователя настройки параметров.
Врачи-стоматологи могут выбирать инструменты с учетом своих потребностей, добавлять новые и более совершенные инструменты по мере появления таких на рынке.

Компактный и легкий, индукционный микродвигатель i-MMs является одним из наименее шумных в своем классе.
Кроме исключительного крутящего момента до 4,5 Нсм, в нем также можно регулировать скорость вращения в диапазоне от 100 до 40 000 об/мин.
В двигатель i-MMs встроен диодный источник освещения. Двигатель можно целиком стерилизовать в автоклаве, использовать для любых стоматологических специализаций – от терапевтического лечения до челюстно-лицевой хирургии. Управление двигателем i-MMs обеспечивается в трех различных режимах программного обеспечения, которые можно регулировать на дисплее на тонкопленочных транзисторах.
Функции для терапевтического лечения и ортопедии

Эндодонтическая регулировка

Хирургические функции

Активная безопасность, современные системы
Использование передовых автоматизированных устройств и постоянная защита от загрязнения – основные принципы, на которых держится система гигиенизации «Anthos».
Установку Classe A7 можно настраивать на работу с отдельными системами в зависимости от конкретных требований врача-стоматолога. Она включает в себя все системы активной гигиенизации Anthos.

Соответствие стандарту EN 1717 (указывает на определенную защиту от противоточного загрязнения водой, используемой в стоматологической установке) обеспечено введением водного оборудованием для гигиенизации (WHE) и тщательным проектированием других компонентов водных контуров (с учетом их химической совместимости с питьевой водой). Система WHE имеет сертификат DVGW.
Максимальная эффективность достигается синергическим действий двух систем: WHE и BIOSTER.
Водное оборудование WHE постоянно дезинфицирует жидкости для орошения во избежание образования биопленки, в то время как система BIOSTER выполняет запрограммированную дезинфекцию подающих контуров воды для орошения.

Благодаря дополнительному автоматическому устройству можно выполнять быстрые цикли промывки с последующей дезинфекцией системы отсоса.

Шланговый насос (дополнительно) позволяет использовать стерильные жидкости для орошения во время выполнения хирургической операции или имплантации зубов.
Для точной дозировки физиологического раствора и регулировки работы насоса имеется специализированное программное обеспечение, доступ к которому осуществляется посредством новой панели управления с дисплеем на тонкопленочных транзисторах.

Classe A7 Plus Continental

Всегда под контролем
Высокая производительность возможна только благодаря технологически совершенному управлению.
Именно поэтому в процессе инноваций, внедряемых группой разработчиков компании «Anthos», особое внимание уделяется каждому управляющему устройству.

С новой беспроводной педалью врач-стоматолог может удобно управлять несколькими функциями стоматологической установки, не загромождая пространство соединительными кабелями.
Заряда литий-ионных аккумуляторов хватает на длительную автономную работу установки. В любом случае, точка подключения к сетевой проводке доступна сзади установки, в месте, где расположен соединитель зарядного устройства аккумулятора.

Для управления высокочастотным рентгенографом имеется беспроводное ручное устройство управления.
Вместе с датчиком оно входит с состав рентгенологической системы, которой можно дополнять стоматологическую установку. Компактный дизайн и отсутствие соединительных проводов дает свободу действий пользователю, который может размещать средства контроля в любой точке хирургического блока.
Благодаря целому ряду удобных программ облучения пользователь заранее уверен в правильности рентгеновских снимков.
Всего четыре клавиши — и весь процесс максимально прост.

Цветной дисплей на тонкопленочных транзисторах – это не только панель управления с удобным для пользователя интерфейсом, но и современное программное обеспечение для регулировки параметров инструментов, настроек системы гигиенизации и основных функций стоматологической установки.
С интерактивным программным обеспечением индукционный двигатель работает на полную мощность и в нем можно регулировать скорость вращения и крутящий момент (измеряется в Нсм).

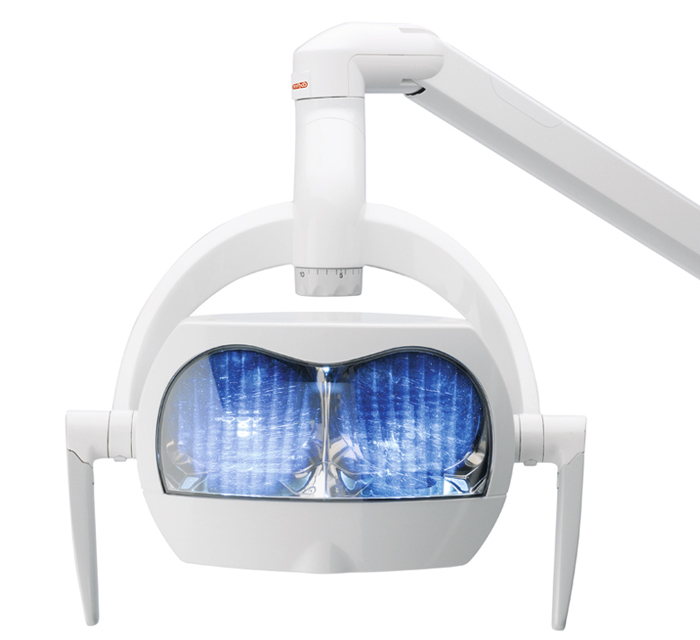

Новое поколение рабочего освещения
Новейшая двузеркальная светодиодная система рабочего освещения VENUS PLUS — L LED, принадлежит к новому поколению систем умного освещения; она потребляет в 10 раз меньше энергии, нежели стандартный источник света, гарантированный срок службы составляет 50 000 часов.

Сила света регулируема в диапазоне от 6 000 до 50 000 люкс посредством потенциометра или дополнительного инфракрасного датчика.
Переднее стекло герметизировано.
Таким образом, предупреждается оседание пыли на источник света и упрощается внешняя чистка.

Система включается и яркость постепенно регулируется дополнительным инфракрасным датчиком.

Система диодного освещения VENUS PLUS — L LED значительно снижает усталость глаз, а благодаря температуре 5 000 К цвета получаются реалистичными.
Обеспечивается правильная контрастность, смягчается блескость чрезмерно интенсивного источника света и создаются оптимальные рабочие условия.

Вращая лампу в трех направлениях, можно оптимально сфокусировать поток света в любой рабочей области.

Безупречная встраиваемость
Установка Classe A7 Plus подготовлена к любым последующим технологическим совершенствованиям. Новые системы легко интегрируются с электроникой стоматологической установки (системные функции незамедлительно доступны для управления посредством имеющихся устройств).
В установку Classe A7 Plus можно эффективно внедрять мультимедийные разработки, повышая практичность процесса лечения и облегчая доступ ко всем компонентам.
После интеграции высокочастотного ренгенографа и беспроводного управляющего устройства, стоматологическая установка готова к выполнению настроек. Ее эффективность повышается сразу же.
Не требуется никакая физическая установка: даже панель управления рентгенографом работает по беспроводной технологии.

Чтобы расширить диагностические возможности, в модуль врача включается внутриротовой датчик.
Рентгеновские снимки можно просматривать на мониторе. Незамедлительная доступность результатов диагностики повышает эффективность работы бригады врачей. Ожидание и прерывание рабочего процесса – это все в прошлом.

Мультимедийная система связи включает в себя внутриротовую видеокамеру и плоскоэкранный монитор со встроенным аппаратным и программным обеспечением.
Благодаря технологии прогрессивного сканирования Progressive Scan оба вида камер дают четкие стационарные снимки, которые тут же может увидеть врач.

Встроенный в модуль врача диодный лазер L810 управляется педалью и незаменим, когда требуются его возможности обеззараживания и рубцевания: мукулингвальная хирургия, пародонтология, эндодонтология и десенсибилизация дентина.
Доступны режущая, расфокусированная отбеливающая и биостимулирующая (дополнительно) насадки.
Встроенный рентгенограф
Под встраиваемостью понимают эффективность и непрерывность. Устройства RXDC и Zen-X полностью интегрируемы в стоматологическую установку и обеспечивают мощные диагностические возможности в качестве компонента целостной системы прямой связи мультимедийных устройств.
Чтобы сделать рентген, больше не требуется покидать помещение, в котором находится пациент, что повышает эффективность работы.

На цифровом устройстве управления представлен целый ряд простых программ получения снимков. Больше не надо программировать сложную комбинацию клавиш на панелях — пользователю требуется всего лишь выбрать область исследования, а устройство RXDC автоматически рассчитает правильную дозу облучения.

В отличие от традиционного рентгенографа, RXDC приумножает эффективность интегрируемой эволюции Anthos.
Благодаря технологии HyperSphere рентгеновская головка свободно вращается на стальном шаровом шарнирном соединении и может позиционироваться одной рукой.
Автоматический сенсорный размыкатель позволяет легко изменять положение головки для выполнения следующего снимка.

Поставляемый в двух размерах датчик имеет закругленную форму и удобно помещается во рту пациента.

Рентгеновский датчик встроен во врачебный модуль. Прецизионная диагностика одним касанием клавиши.
Датчик Zen-X усовершенствован технически, включает 3 слоя и делает снимки с высоким разрешением при минимальном облучении. Благодаря трехслойной технологии он может использоваться долгие годы, выдавая снимки отменного качества.

Активная гигиеническая система

Водное оборудование для гигиенизации (WHE) Система промывки BIOSTER
Промывка и дезинфекция системы отсоса Резервуар с дистиллированной водой Шланговый насос
Противоотводный механизм O.D.R.
Автоматическая система, посредством которой постоянно дезинфицируется контур орошения и наполнения стакана путем добавления перекиси водорода с бактериостатическим действием.
В системе имеется разделительное устройство типа А с зазором всасываемого воздуха, соответствующее стандарту EN1717, во избежание загрязнения водопроводной воды. Автоматизированное устройство BIOSTER дезинфицирует воду и орошает контуры 3% раствора перекиси водорода, обеспечивает надежную санитарную обработку после завершения сеанса лечения перед заходом нового пациента.
Время контакта можно выбирать в диапазоне от 5 до 30 мин.
Функция «FLUSHING» (промывка) используется для быстрого и эффективного ополаскивания трубок потоком воды на протяжении от 1 до 5 мин.
Автоматическое устройство для промывки и дезинфекции системы отсоса, выполняющее быстрые циклы промывки с последующей дезинфекцией внутреннего пространства системы отсоса.
Отдельный подающий резервуар для воды объемом до 1,7л, расположенный на корпусе установки. Шланговый насос позволяет использовать стерильные орошающие жидкости во время выполнения хирургической операции или имплантации зубов.
Противоотводный механизм O.D.R. для блокировки динамических инструментов и обратного потока воды во избежание загрязнения последним контуров воды для орошения.

Пассивная гигиена
• Керамическую плевательницу и резервуар можно полностью снимать для полной дезинфекции.
• Взаимозаменимый модуль держателя лотка из нержавеющей стали, который можно стерилизовать в автоклаве.
• Сенсорные средства управления.
• Силиконовая подставка для инструментов, которую можно стерилизовать в автоклаве.
• Съемная передняя крышка.
• Наконечники канюли, выполненные из материала, который можно стерилизовать в автоклаве.
• Съемные держатели модуля врача и источников рабочего освещения, которые можно дезинфицировать холодным способом
• Бесшовная обивка SKAI, которая легко снимается для дезинфекции.
• Съемный держатель наконечника и быстродействующая трубка инструмента позволяет легко сменять инструмент.

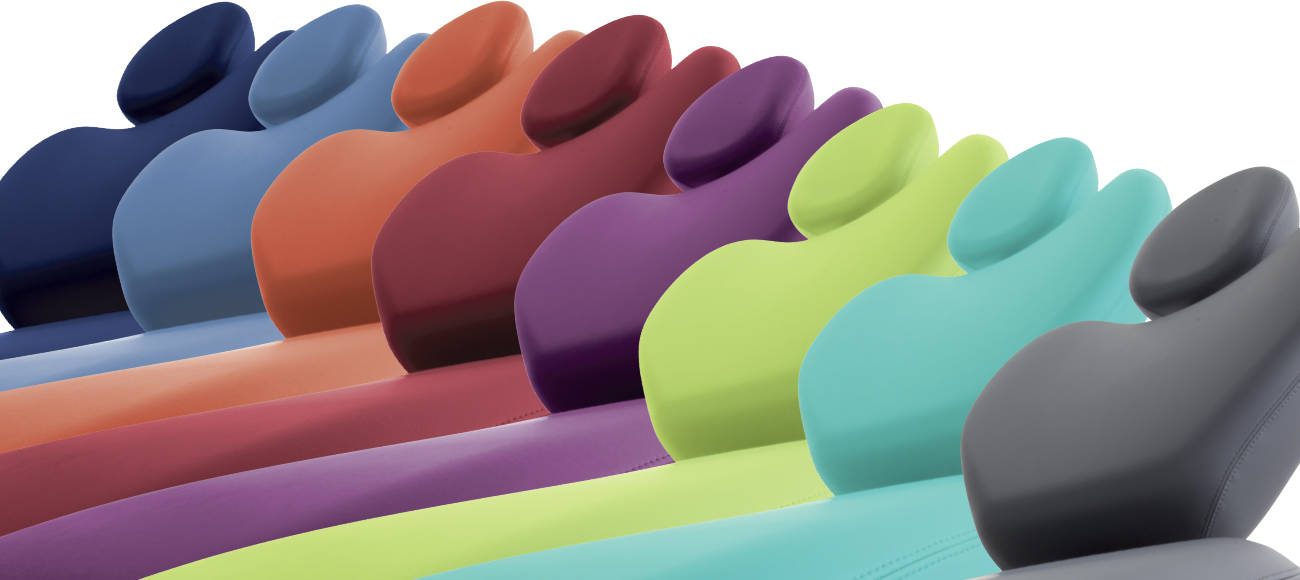

Стандартные цвета обивки Цвета обивки хирургического кресла (*)
102 Синь Атлантический океан 135 Красная Венеция 133 Зелень Мадагаскар 197 Зелень Карибы
106 Синь Средиземноморье 115 Лосось Шотландия 101 Зелень Карибы 198 Синь Атлантический океан
113 Синь Тихий океан 103 Желтая Невада 137 Серебристый атлас 196 Синь Средиземноморье
136 Синь Индия 138 Бежевая Намибия 121 Серый антрацит 195 Лосось Шотландия
134 Вистерия Япония 123 Зелень Полинезия 130 Черный графит 199 Серый антрацит
Встроенные инструменты и приспособления

Микродвигатели Anthos Ультразвуковые скалеры U-PZ Бесшумные силовые турбины Светодиодный фотополимеризатор T-LED Лазер L810 Stop Vacuum
Высокопродуктивные индукционные микродвигатели, универсальные и лучшие в своем классе, легко интегрируемые с электроникой стоматологической установки и с управляющей памятью.
i-MMs
Единичный микродвигатель с диодным освещением для использования в установке любого типа — от терапевтической стоматологии до челюстно-лицевой хирургии.
i-MMrL
Чрезвычайно компактный, оснащен светодиодом, подходит для использования в терапевтической и ортопедической стоматологии. Скалеры для профилактики заболеваний ротовой полости и десен, а также для выполнения более инвазивных манипуляций на тканях периодонта. Благодаря усовершенствованной управляющей электронике их также можно использовать для препарирования небольшой кариозности зубов и эндодонтических методик очистки каналов корня зуба. Поставляются с индикаторным освещением и без него. Ряд турбин с керамическими шарикоподшипниками; бесшумные и мощные; можно подвергать тепловой дезинфекции и стерилизовать в автоклаве.
Первоклассный запатентованный инструмент, для которого имеются программы и приспособления, удовлетворяющие все возможные требования. Легкий и поворачиваемый с радиусом 180°, что позволяет прикладывать его прямо и под углом.
Диодный лазер, встроенный в стоматологическую установку для следующего применения: мукулингвальная хирургия, пародонтология, эндодонтология и десенсибилизация дентина.
Прикладывание давления к основанию кресла пациента во время лечения вызывает временную остановку отсасывания.
Хирургическая набивка
Набивка хирургического качества обеспечивает правильное положение пациентов любого телосложения и гарантирует максимальное удобство, что особо важно во время длительного приема.

Удобные стулья
Стул врача с регулируемым сидением и наклоном спинки. Регулируемый по высоте стул помощника со складывающейся спинкой и подлокотником. Удлинитель и опора для ноги предоставляются отдельно.
Мультимедийные и рентгенографические устройства

Педальное управление
RXDC HyperSphere Zen-X Внутриротовая видеокамера C-U2 Внутриротовая видеокамера C-U2 PRO Medical View
Многофункциональное устройство педального управления доступно в трех эргономических исполнениях и применяется для следующего:
• Прогрессивное включение инструментов
• Незамедлительный выбор аэрозоля для орошения
• Прекращение подачи воздуха и воды
• Регулировка стула пациента посредством джойстика
• Вызов функции орошения и возврата в исходное положение
• Обратный ход микродвигателя и светоиндикация снятого инструмента. Высокочастотный рентгенограф, входящий в состав стоматологической установки, имеет устройство беспроводного управления и систему позиционирования со сферическим шарнирным сцеплением и автоматизированным механизмом снятия блокировки. Рентгенографический датчик, входящий в состав врачебного модуля, полностью контролируется мультимедийным программным обеспечением стоматологической установки.
Точная диагностика нажатием кнопки и чрезвычайное удобство благодаря особой форме, которая легко адаптируется к ротовой полости. В камере C-U2 применяется технология прогрессивного сканирования Progressive Scan. Управляющая электроника встроена в стоматологическую установку; программное обеспечение выполняет интерактивную настройку всех параметров для получения оптимальных снимков. Врачу требуется лишь только обозначить область исследования. Новейшая оптическая система PRO обеспечивает исключительное качество снимков и имеет три различные наводки на резкость.
Технология прогрессивного сканирования Progressive Scan позволяет получить снимки с высоким разрешением. • Медицинский прибор, сертифицированный согласно CE 93/42
• Легко дезинфицируется
• Экран из оптического стекла с герметизированной кромкой
• Вход для ПК и видео устройств

Широкая или узкая спинка
Компания «Anthos» предоставляет на выбор два типа спинок.

Подголовник
Кроме механизированного подголовника, врачи также могут выбрать орбитальный подголовник с пневмоуправлением, который точно поддерживает голову пациента в правильном положении во время лечения.

Эргономичный стул
Новый эргономичный стул от компании Anthos подходит для людей с разным телосложением и может использоваться как врачом, так и его помощником.
Пользователи могут удобно регулировать высоту, наклон сиденья, расположение по вертикали и горизонтали и угол наклона опоры для поясницы, обеспечивая удобное положение стула для людей с различной массой тела и ростом.

Базовая комплектация:

— 6-функциональный (с подогревом) пистолет врача

— Турбинный шланг с фиброоптикой

— Модуль электрического микромотора

— Система чистой воды

— Слюноотсос, пылесос (система отсоса сепараторного (Dry-Line, Cattani) типа)

— Кресло Anthos A2,0 (12 программ управления)

— Педаль управления реостатного типа

— Светильник Venus Plus (35000 Lux)

— Мультифункциональная педаль управления функциями установки и кресла с джойстиком

Замена функциональных узлов с доплатой к базовой модели:

Светильник VENUS PLUS Led

Светильник двурефлекторный LED (50000 Lux)

Система отсоса WET-LINE (мокрого типа)

Электромеханический привод плевательницы

— 6-функциональный (с подогревом и светом) пистолет врача

— Комплект обивки с памятью последнего положения

— Пневматический подголовник с тройной артикуляцией



Дополнительное оборудование и опции:

Блок врача:

Турбинный шланг мидвест с фиброоптикой

Электрический бесщеточный  микромотор Anthos iMMs, Torque 4 Ncm со светом (автоклавируемый), 100-40000 об/мин, с регулированием крутящего момента, автореверсом, автофорвардом

Электрический бесщеточный  микромотор MX (Bien Air) со светом, автоклавируемый

Скалер Satelec без света

Скалер u-PZ6 (Anthos) без света

Скалер u-PZ7 (Anthos) со светом

Лампа фотополимеризационная T-LED 2200 мВТ/см

Интраоральная камера CU-2 интегрированная в установку

Дополнительный трей-столик на блоке врача

Держатель 6-го инструмента

Блок ассистента:

6-ти функциональный пистолет ассистента (с подогревом)

Диодная фотополимеризационная лампа T-LED

Интраоральная камера CU-2 на блоке ассистента

Столик ассистента для инструментов



Дополнительные системы:

Негатоскоп для панорамных снимков

Дезинфекция шлангов на блоке врача

Дезинфекция шлангов слюноотсоса и пылесоса

Перильстатическая помпа – физиодиспенсер на 2 инструмента

Плече монитора с удлинением стойки светильника

Мультимедийная подготовка

Сепаратор амальгамы

Разделительный электропневматический клапан DURR

Реле включения аспирационной помпы

Диодный лазер для мягких тканей

Кресло:

Правый поворотный подлокотник

Подушка для сидения, для детей (только 121 цвет)

Защитный чехол на сиденья кресла

Стульчики:

Стульчик врача Anthos S7

Стульчик врача Ergonomic

Стульчик ассистента Anthos S8

Кольцевая опора для ног

Рентген-система навесная на установку:

Навесной на стойку светильника рентген аппарат MyRay Rx DC Hypershire
